產品介紹

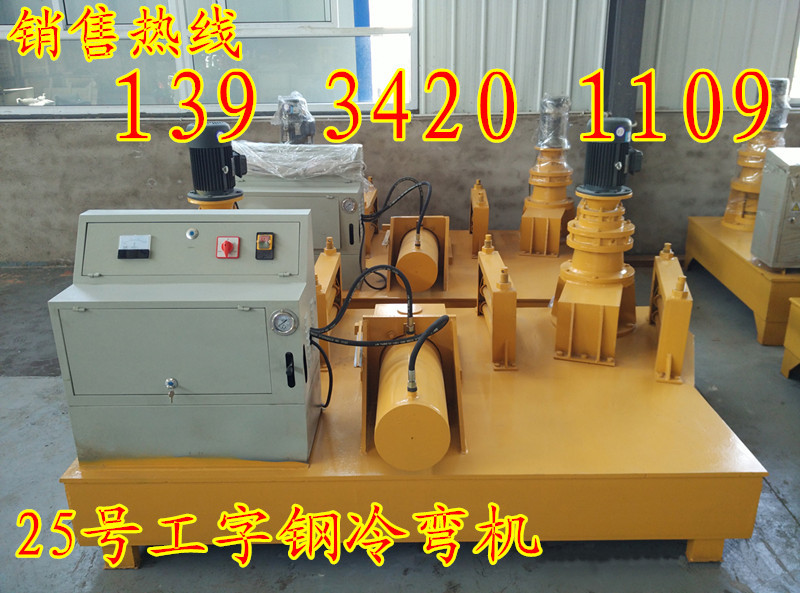

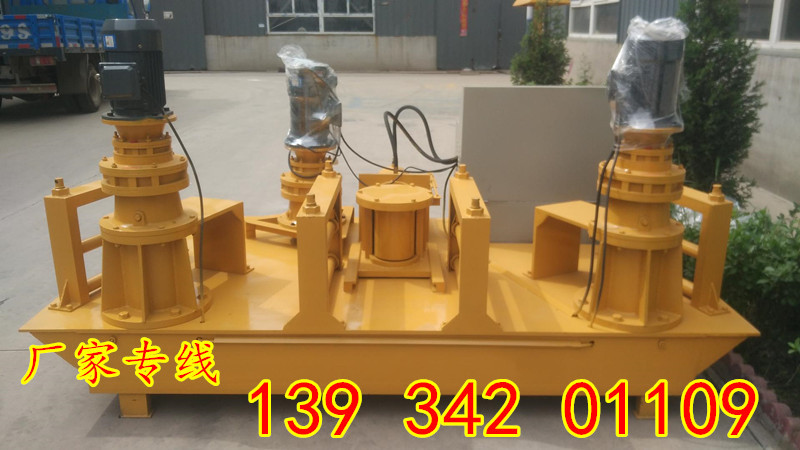

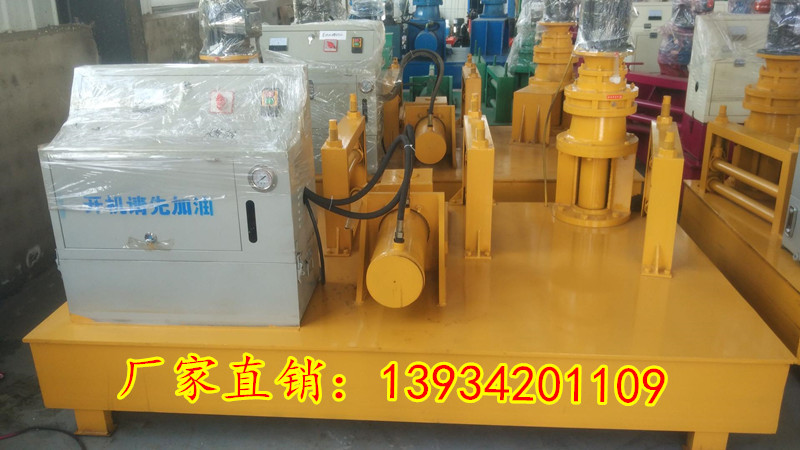

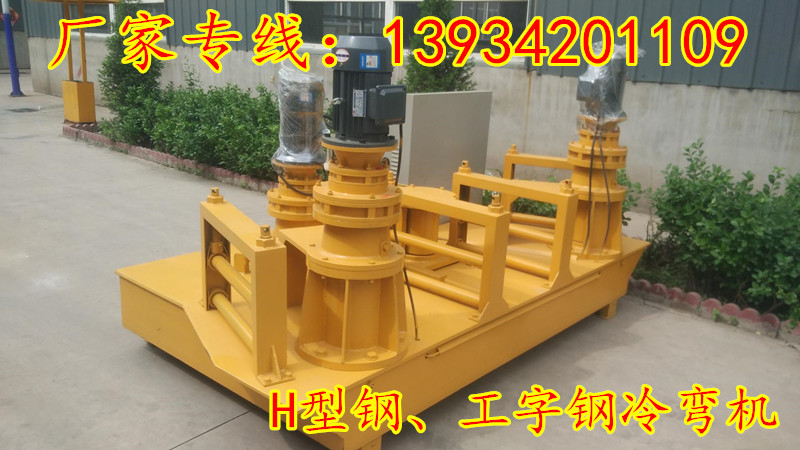

WGJ-250全自動電液控制型冷彎機是隧道支護鋼拱架加工制作的新型設備。它由底座、機械傳動、冷彎系統、液壓系統、電器控制系統和輔助系統等六大部分組成。工作時，將所需冷彎加工的型鋼由輔助系統的門式托架推放在兩主動滾輪之間，啟動液壓系統使液壓缸推動燕尾槽和冷彎滾輪冷壓型鋼，待達到設計所需弧度時關閉液壓系統，啟動機械傳動系統， 使主動滾輪轉動并依靠摩擦力帶動型鋼平穩緩慢前行，從而實現連續冷彎作業。在冷彎結束時，關閉機械傳動系統 ， 同時啟動液壓系統 ， 使液壓缸收回。將冷彎型鋼放置在輔助系統 的門式托架上即可。這種冷彎作業， 保證了材質的強度， 提高了支護鋼拱架的質量，極大地提高了工效，操作簡單、明了。冷彎機與壓床相比，具有良好的工作性能。
挑選冷彎機5項必看因素及2項須知
（1）三個頂滾的直徑：細了，因接觸面小，容易打滑；彎非標鋼材的時候容易變形。
（2）油缸的直徑和行程：直徑和行程決定了壓力的大小和彎曲半徑的可調性。
（3）臺體鋼板厚度和骨架的質量：決定著彎大型鋼材時是否變形。
（4）電機的功率和減速機的質量。
（5）廠家的生產規模和服務。
須知事項1：所彎的鋼材的類型、型號、材質 ；須知事項2：所彎曲的半徑：要弄清楚所彎曲的半徑是否符合鋼材的冷彎系數。每種鋼材都有自己的冷彎系數，如果超出了它的冷彎系數，鋼材就會變形，鋼材內部組織結構也會改變，隨之鋼材的質量也降低了。
技術參數
|
主要參數/產品名稱 |
WGJ-250全自動電液控制型冷彎機 |
||
|
單位 |
參數 |
||
|
型材最大抗彎截面模量 |
C㎡ |
500 |
|
|
彎曲速度 |
m/min |
4-6.5 |
|
|
型材屈服極限 |
Mpa |
＆S=250 |
|
|
工字鋼冷彎 |
最大截面 |
mm |
250 |
|
最小卷彎直徑 |
mm |
2000 |
|
|
最小截面 |
mm |
100 |
|
|
最小卷彎直徑 |
mm |
2000 |
|
|
H型鋼冷彎 |
最大截面 |
mm |
22 |
|
最小卷彎直徑 |
mm |
2000 |
|
|
最小截面 |
mm |
12 |
|
|
最小卷彎直徑 |
mm |
2000 |
|
|
槽鋼外彎 |
最大截面 |
mm |
300 |
|
|
|
|
|
|
最小卷彎直徑 |
mm |
1200 |
|
|
槽鋼內彎 |
最大截面 |
mm |
300 |
|
最小卷彎直徑 |
mm |
1700 |
|
|
方管冷彎 |
最大截面 |
mm |
250*160 |
|
最小卷彎直徑 |
mm |
2000 |
|
|
液壓系統工作壓力 |
≤16 |
||
|
液壓缸推進速度 |
1-13mm/s |
||
|
油泵額定壓力 |
20 |
||
|
油泵電機功率 |
KW |
4 |
|
|
機器外形（長*寬*高） |
mm |
2500*1500*1400 |
|
