高壓接地線

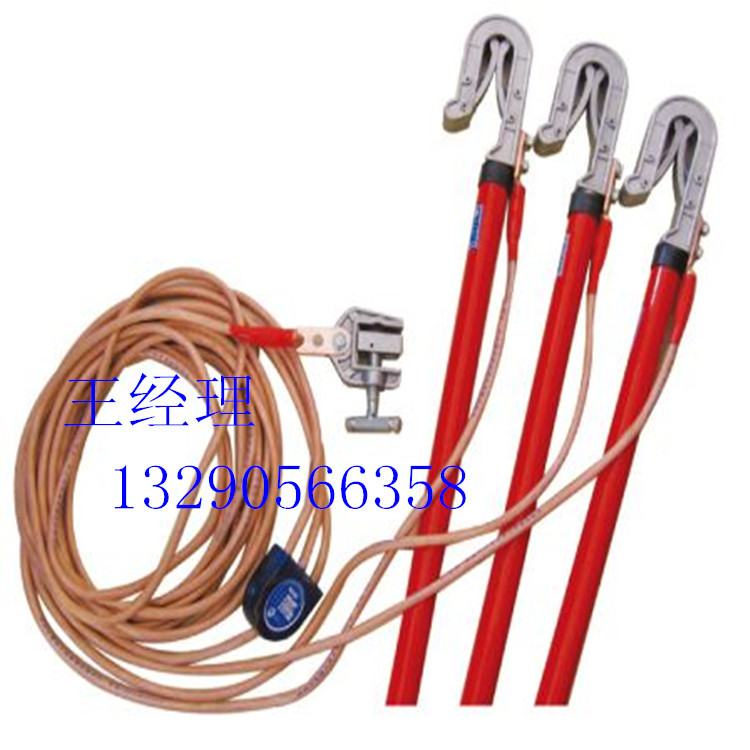

高壓接地線的組成：接地棒、接線夾、軟銅線、接地夾或接地釘組成。 接地棒的材質為玻璃鋼環氧樹脂，絕緣性能好，強度大。 按使用環境：室內一般用手握式接地棒，室外線路用雙簧式接地棒，變電用平口式接地棒等 軟銅線型號：16方、25方、35方、50方、70方等 以下是產品圖片 這款是雙舌式的，多用于室外。
1、標題：低壓接地線、380V接地線、室內接地線、低壓平口接地線、手握式接地線
2、接地線分類： 低壓接地線（變電用接地線、380V接地線、500v接地線、6KV接地線、手握式接地線） 高壓接地線（10KV接地線、35KV接地線、110KV接地線、220KV接地線、500KV接地線，平口螺旋式接地線，線路型接地線，戶外用接地線，喉頭式接地線，雙簧式接地線） 接觸網接地線、接觸軌接地、線路用接地線。
3、接地線組成： 【由絕緣操作棒】（操作桿的材質選用質量最好的玻璃鋼環氧樹脂桿制作，接電線夾有平口螺旋鉤，雙簧式掛鉤，喉頭式掛鉤等。一般室內高低壓的每組有3根也有4根的，室外高壓的一般為三根。沒個電壓等級所選操作桿的長度也不同，根據國家標準規定如下： 380v接地線、500v接地線，6kv接地線，操作棒長度50CM 10KV接地線 操作棒長度 長度1米 35KV接地線 絕緣操作棒 長度1.5米 110KV接地線絕緣操作棒 長度2米 220KV接地線絕緣操作棒 長度2.5米 500KV接地線絕緣操作棒 長度8米 【接地軟銅線】（短路線是多股特細膩的軟銅絞線合成一股，外敷一層透明的絕緣pvc套管，然后再壓上線鼻子（特別注意：銅線有純銅和銅包鋼的，或者是不滿方的，不滿方的不能測電阻，銅包鋼的價格比純銅要便宜好多，檢測也過不了關，容易出重大事故，客戶選購前一定要慎重） 【接地線夾或接地地針】具體長度根據要求定做。。接地夾和接地棒操作鉤的材質有鋁制和銅制，但因銅的成本比較高，現在多用鋁制的。
4、接地線軟銅線的知識介紹： 【直徑】16平方毫米軟銅線，25平方毫米軟銅線，35平方毫米軟銅線，50平方毫米軟銅線，75平方毫米軟銅線，90平方毫米軟銅線 【接地線標準】我公司軟銅線均按照國家標準制作。對地電阻如下：接線鼻之間測量直流電阻，對于25mm2，35mm2，50mm2，70mm2，95mm2，120mm2的各種截面，平均每米的電阻值應分別小于0.79mΩ，0.56mΩ，0.40mΩ，0.28mΩ，0.21mΩ，0.16mΩ。操作棒的工頻耐壓試驗，10KV，35KV，63KV，110KV，220KV接地棒分別要通過在45KV，95KV，175KV，220KV，440KV打耐壓，保持一分鐘不擊穿。而330KV，500KV接地棒要分別在380KV，580KV上打耐壓，保持五分鐘不擊穿。周期不超過5年。 【接地方式】接地地釘入地式，接地線卡母排式 【材質】壓鑄鋁材質，壓鑄銅材質 【軟銅線型號分類】型號：3*1+6接地線，3*1+10接地線，4*1+10接地線，3*1+15接地線，3*3+15接地線。
5、使用環境： 【室內用】室內用是在電力設備上接電接地，接線線夾采用平口螺旋式，接地方式采用接地線夾（接母排和銅排式）。低壓接地線，分為室內設備用接地線和室外線路用接地線兩種，一般低壓線路采用三相四線制。 【室外用】室外線路用采用雙簧式，接地方式采用入地地丁方式。
6、接地線推薦型號：低壓室內用50CM平口螺旋接地棒四根為一套，銅線采用國家標準規定的25平方毫米的3*1+8米的優質軟銅線，接地采用壓鑄式接地線夾。低壓室外用50CM的雙簧是接地棒四根為一套，銅線采用國家標準規定的25平方毫米的3*1+12米優質軟銅線。
7、接地線使用方法：使用時應先接地，再接電，這樣是導線連接，接線線夾和銅線及接地線夾形成一個接地回路。
8、接地線注意事項：接地線是先接地端，后接導體端，接地線應該接觸良好，連接可靠。拆接地線的順序應該相反。裝拆接地線都應該使用絕緣手套和絕緣棒。人體不得接觸接地線
|
